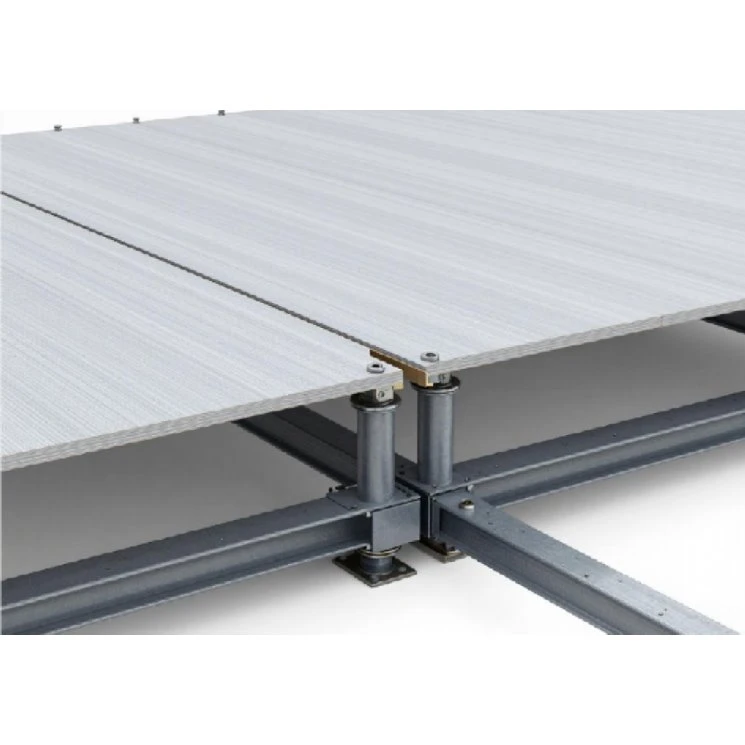

Jarðskjálftahækkaða gólfkerfi
Fineco Seismic Raised Access Floor System er hönnuð þunga-þunga burðargólflausn sem er hönnuð til að viðhalda kerfisheilleika og vernda mikilvægan vélbúnað við jarðskjálftaatburði. Kerfið samanstendur af stífu neti af boltuðum stálstrengjum, þungum-stöngum og háum-þjöppum, sem hindrar hliðarhreyfingar og lóðrétta upplyftingu. Það einangrar-mikilvæga innviði frá hreyfingu á jörðu niðri á meðan það tekur við háum-þéttleika kapal og undir-loftloftsdreifingu.
Helstu eiginleikar
Boltað strengjaþind
Vélrænt festir burðarstrengir læsa gólfspjöldum í sameinað lárétt plan, sem kemur í veg fyrir hliðarfærslu og hliðartilfærslu við skjálfta.
Samhæfni við Seismic Bracing
Tekur við þungum-þungum skásveifluspelkum og þungum-stífarhausum til að takmarka fjöl-skurðarkrafta og lóðrétta upplyftingu.
Hár-kjarnavalkostir
Fáanlegt í sementsfyllingarplötum og allt-soðnum skeljum úr stáli sem þolir allt að 1.500 lbf á plötu.
Nákvæmni efnistökusamsetning
Ör-stillanlegir stallhausar með titringsþolnum-læsihnetum viðhalda ströngum vikmörkum fyrir fullunna gólfhæð (FFH).
Stýring rafstöðueiginleika (ESD).
Yfirborðsfrágangur veitir stýrðar rafviðnámsleiðir til að dreifa truflanir á öruggan hátt og vernda viðkvæman vélbúnað.
Tæknilýsing
|
Parameter |
Forskrift |
Prófunarstaðall / Aðferð |
|
Kerfisgerð |
Bolted Stringer Seismic Access Floor |
CISCA / EN 12825 |
|
Stærðir pallborðs |
600 x 600 x 30 til 40 mm |
Málvikmörk +/- 0.2 mm |
|
Panel efni |
Kalt-valsað stálskel með léttsteypufyllingu |
GB/T 228.1 |
|
Þétt álag |
4,45 kN til 6,67 kN (1.000 lbf til 1.500 lbf) |
CISCA bekk A / EN 12825 flokkur 6 |
|
Fullkomið álag |
Stærri en 13,3 kN |
CISCA hluti 5 |
|
Rolling álag |
2,7 kN til 4,0 kN (10.000 lotur) |
CISCA hluti 6 |
|
Fullbúin gólfhæð (FFH) |
300 mm til 1.500 mm (sérsniðið) |
Verkefna-sértæk verkfræði |
|
Axial hleðslugeta stalls |
Stærri en 22,2 kN án varanlegrar aflögunar |
ASTM E2353 |
Seismic Performance
Samræmi við kóða
Hannað til að uppfylla IBC 2021 og ASCE 7 ákvæði fyrir jarðskjálftahönnunarflokka D til F.
Sveifluviðnám
Sveiflustífur í burðarvirki gleypa marghliða-klippuálag, sem dregur úr kraftmiklu álagi sem berst á undirgólf byggingar.
Upplyftingaraðhald
Vélrænar læsingar koma í veg fyrir að spjöld losni frá strengjaristinni við lóðrétta jarðskjálftahröðun.
Staðfestingarprófun
Samsetningarstillingar gangast undir skjálftahristingartöfluprófun til að sannreyna burðarvirki undir -sértækum hámarkshröðunarmörkum (PGA).
Dæmigert forrit
Hyperscale & Colocation gagnaver
Tryggir þunga netþjónaskápa fyrir fyrirtæki, UPS rafhlöðufylki og afldreifingareiningar gegn hliðaráfalli.
Hálfleiðara hreinherbergi
Viðheldur leiðslu fyrir gas- og vökvaveitur undir gólfi undir ströngum titringi og skjálftaþvingunum.
Stjórn- og stjórnstöðvar
Verndar 24/7 notkunartölvur og samskiptagrind gegn skyndilegri tilfærslu á jörðu niðri.
Fjármálaviðskipti
Styður há-þéttleika vinnustöðva kapalnet og burðarstöðugleika í háum-verslunaraðstöðu.
Uppsetning og aðlögun
Undirbúningur undirgólfs
Krefst hert steypu undirgólf meðhöndluð með -rykþéttiefnum; laserjöfnun kemur á rist viðmiðunarlínum áður en stall er staðsett.
Akkerisbókun
Grunnplötur á stalli (100 x 100 mm að lágmarki) eru festar með þungum-þensluboltum eða epoxýfestingum.
Sérsniðnar klippingar
Vatns-þotuskurður tekur við kapalhylkjum, loftristum og burstaeiningum á sama tíma og hún varðveitir jaðarstyrkleika.
Hæðarstillanleiki
Sjónaukar stallarrör rúma undir-loftrými frá 300 mm upp í 1.500 mm.
Staðlar og gæði
CISCA
Samræmist prófunarreglum fyrir loft og innanhúskerfi byggingarsamtaka fyrir aðgangsgólf.
EN 12825
Flokkað samkvæmt evrópskum stöðlum fyrir hækkuð aðgangsgólf varðandi álag og öryggisþætti.
ASTM E84 / UL 723
Eiginleikar yfirborðsbrennslu uppfylla einkunnir fyrir útbreiðslu elds í A-flokki og reykmyndun.
Rekjanleiki efnis
Hrá stálþykkt, galvaniseruðu míkrondýpt og þéttleiki steypukjarna eru skoðuð í hverri framleiðslulotu fyrir samsetningu.
Framleiðslu- og verkefnastuðningur
Framleiðsluaðstaða
45.000-fermetra-metra sjálfvirk framleiðsluverksmiðja búin CNC leysisskurðarlínum, fjölstöðva stimplunarpressum og vélrænum rafstöðueiginleikum dufthúðunarbásum.
Getu
Árleg framleiðsla fer yfir 1,2 milljónir fermetra af upphækkuðum gólfefnisíhlutum, sem heldur stöðugum afgreiðslutíma fyrir innleiðingar á-stærð fyrirtækja.
Verkfræðiaðstoð
Innan-byggingarteymi útvegar verkstæðisteikningar, útreikninga á álagsdreifingu og sérsniðin uppsetning jarðskjálftavirkja, sérsniðin að forskriftum byggingarverkfræðinga (SER).
Pökkun og flutningar
Íhlutir eru settir á bretti, raka-vafðir og í gámum með glærum brettaskrám til að hagræða sviðsetningu og dreifingu vefsvæðisins.
Algengar spurningar
Sp.: Hvernig er þetta jarðskjálftakerfi með upphækkuðu gólfi frábrugðið venjulegum verslunaraðgangsgólfum?
Svar: Hefðbundin verslunargólf treysta á þyngdarafl-passa eða smella-á kerfum sem eru hönnuð fyrir almennt skrifstofuumhverfi. Fineco jarðskjálftakerfið samþættir þungt-þungt boltað strengjanet, vélrænar læsingarfestingar og ská sveiflustöng sem eru hönnuð til að taka upp hliðarskurðarkrafta, koma í veg fyrir að spjaldið lyftist og vernda þungan vélbúnað frá því að velta við skjálftavirkni.
Sp.: Hvaða jarðskjálftasvæði og byggingarreglur eru studdir?
A: Kerfið uppfyllir IBC kafla 16, ASCE 7 jarðskjálftaákvæði og GR-63-CORE Zone 4 kröfur. Verkefnasértæka útreikninga er hægt að útvega til að passa við staðbundna skjálftahönnunarflokka (SDC D, E og F) og sérstakar litrófshröðunarfæribreytur.
Sp.: Hver er hámarks samþjappað hleðslugeta fyrir uppsetningar netþjónarekki?
A: Spjöld styðja einbeitt álag á bilinu 4,45 kN (1.000 lbf) til 6.67 kN (1.500 lbf) á 1- tommu fermetra inndælingu með varanlega sveigju sem er minna en 0,25 mm, sem uppfyllir kröfur CISCA Grade A fyrir háþéttni miðlaraherbergi.
Sp.: Er hægt að stilla fullunna gólfhæð (FFH) eftir uppsetningu?
A: Já. Snúða tindurinn á stallhausnum gerir ör--stillingar plús eða mínus 25 mm til að jafna eftir að aðalgrind er reist, en helstu hæðarbreytur eru valdar með viðeigandi framlengingarröri á stalli á meðan á innkaupum stendur.
Sp.: Hvaða skjöl eru veitt fyrir endurskoðun byggingarverkfræði?
A: Við útvegum fullkomin tæknigögn, CISCA og EN 12825 prófunarskýrslur, CAD og BIM líkanablokkir, efnisverksmiðjuskírteini og verkefnissértæka skjálftaútreikninga sem eru stimplaðir af faglegum verkfræðingum sé þess óskað.
Sp.: Hverjir eru staðallir afgreiðslutímar fyrir magnverkefni pantanir?
A: Venjulegur framleiðslutími er á bilinu 20 til 30 dagar eftir pöntunarmagni, sérsniðnum klippingum og frágangsforskriftum. Við samræmum gámahleðsluáætlanir beint við flutningsaðila til að samræma tímamót við afhendingu á staðnum.
