Þungt-hleðslukerfi með hækkuðu gólfi fyrir netþjónaherbergi|FineCo Global
FineCo Heavy-Load Server Room Raised Floor System er hannað fyrir gagnaver með mikilli-þéttleika, netþjónaherbergi fyrirtækja og-mikilvæg tæknirými. Þetta kerfi er hannað til að styðja við einbeitt álag frá blaðþjónum, stórtölvum og þungum afldreifingareiningum (PDUs), og notar þétt kjarnaefni sem er lokað í soðinni stálskel.
Helstu eiginleikar
Hár álagsþol:Soðin stálbygging og þéttir innri kjarna koma í veg fyrir varanlega aflögun við einbeitt álag sem fer yfir 2.500 lbf (11,1 kN).
Stýrð ESD dreifing:Yfirborðslaminat viðhalda samfelldri rafviðnám 1 × 10⁶ til 1 × 10⁹ ohm til að vernda viðkvæman upplýsingatæknibúnað.
Stíf undirbyggingarnet:Þungir-mælar stallar og boltar-í strengjum læsa spjöldum í fast fylki, sem kemur í veg fyrir hliðarfærslur og losun spjaldsins.
Lóðrétt efnistökuþol:Stoðhausar veita ±25 mm lóðrétt stillingarsvið til að vega upp á móti ójöfnu steyptu undirgólfi.

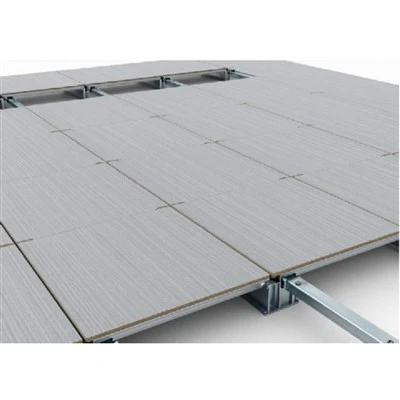

Kerfisuppbygging
Heil uppsetning samanstendur af fjórum kjarnahleðslu-flutningshlutum:
Aðgangur að gólfplötum:600 × 600 mm einingar með efri stálplötuviðnám-soðið á mótaða botnpönnu, fyllt með léttri steinsteypu eða há-kalsíumsúlfati.
Stöðlusamstæður:Raf-galvaniseruðu stál snittari stangir, 100 × 100 × 4 mm grunnplötur og steyptar -hausar með titrings-dempandi þéttingum.
Bolt-Í strengjum:Rúlla-myndaðar stálrásir sem læsast á stallhausa til að mynda stíft ristfylki fyrir aukinn hliðarstöðugleika.
Jaðarklippingar og þéttingar:Vélrænar festingar og lokuð-frumuþéttingar sem koma í veg fyrir loftleka og bæla hljóðómun.
Tæknilýsing
|
Tæknilýsing |
Hefðbundin stálplata + steypukjarni |
Hár-þéttleiki kalsíumsúlfatkjarna |
|
Stærðir pallborðs |
600 × 600 × 35 mm |
600 × 600 × 36 mm |
|
Þétt álag |
4,45 kN - 11.12 kN (1,000 - 2,500 lbf) |
Allt að 13,34 kN (3.000 lbf) |
|
Samræmt álag (UDL) |
12.000 N/m² til 18.000 N/m² |
16.000 N/m² til 20.000 N/m² |
|
Öryggisþáttur |
Stærra en eða jafnt og 3,0× Ultimate Load |
Stærra en eða jafnt og 3,0× Ultimate Load |
|
Miðsveigja |
Minna en eða jafnt og 2,0 mm við hámarks einbeitt álag |
Minna en eða jafnt og 1,5 mm við hámarks einbeitt álag |
|
Yfirborðsþol |
10⁶ - 10⁹ Ω (HPL / leiðandi PVC) |
10⁶ - 10⁹ Ω (HPL / leiðandi PVC) |
|
Brunaeinkunn |
Logadreifing 0, Smoke Developed 0 (ASTM E84) |
A-flokkur / ó-eldfimt (EN 13501-1) |
Seismic Performance
Samhæfni við grindverk:Styður þungar skjálftastrengjafestingar og skákross-festingar fyrir svæði 4 eða skjálftahönnunarflokk D-F samræmi.
Kvik álagsprófun:Prófað undir hringlaga hliðarálagi til að koma í veg fyrir burðarvirki og viðhalda röðun við jarðskjálftavirkni.
Jákvæð læsing:Boltinn-í strengjum tryggir spjöld gegn tilfærslu upp á við af völdum þrýstingsmismuna eða skjálfta.
Dæmigert forrit
- Hyperscale og Enterprise Data Centers
- Fjarskiptaskiptastöðvar
- Network Operations Centers (NOC)
- UPS og rafhlöðuafritunarherbergi
- Mikilvægar iðnaðareftirlitsherbergi
Uppsetning og aðlögun
Fullbúin gólfhæð (FFH):Staðlað svið frá 300 mm til 1.200 mm fyrir loftræstikerfi og kapalbakka undir gólfi.
Gataðar spjöld:Loftflæðisdreifingareiningar með 25% til 55% opnu svæði og stillanlegum rennidempara.
Útskoranir og hylki:Verksmiðju eða staður-skertu kapalop með burstaþéttingum til að koma í veg fyrir lofttap.
Undirbúningur undirgólfs:Krefst hreins steypu undirgólfa sem eru meðhöndluð með -ryki akrýlþéttiefni áður en stallinn er settur upp.
Staðlar og gæði
CISCA:Einbeittar, veltingur og fullkomnar álagsprófunaraðferðir.
EN 12825:Leiðbeiningar um frammistöðu og flokkun með hækkuðum aðgangsgólfum.
ASTM E84 / UL 723:Yfirborðsbrennslueiginleikar byggingarefna.
ISO 9001:2015:Gæðastjórnunarkerfi sem stjórna hráefnisrakningu og sjálfvirkum punktsuðu-vikmörkum.
Framleiðslu- og verkefnastuðningur
Framleiðslugeta:Sjálfvirkar stimplunarlínur og vélfærasuðuvélar skila mánaðarlegri framleiðslu sem er yfir 100.000 m².
Rekjanleiki efnis:Stálplötur fengnar frá verksmiðjum með staðfestar skýrslur um efnasamsetningu; kjarnaþéttleiki staðfestur með lotuprófun.
Verslunarteikningar:Verkfræðiteymi útvegar CAD skipulagsáætlanir, hæðaráætlanir á stalli og hagræðingu skurðar byggðar á byggingarteikningum.
Logistics Pökkun:Spjöld staflað á -frjáls viðarbretti, skreppa-vafin með vatnsheldum himnum og styrkt fyrir sjóflutninga.
Algengar spurningar
Sp.: Hvernig get ég ákvarðað rétta hleðslueinkunn fyrir gólf netþjónsherbergisins okkar?
A: Byggðu val þitt á þyngstu þyngd eins búnaðar (svo sem fullhlaðinn miðlara rekki eða rafhlöðuskápur) ásamt uppsetningu gangverki. Fyrir staðlaða fyrirtækjarekki undir 1.000 kg, er mælt með CISCA-gráðu þungu álagi (11,1 kN / 2.500 lbf) kerfi með kalsíumsúlfati eða járnbentri steinsteypukjarna til að takmarka sveigju á palli undir veltandi hjólum.
Sp.: Hver er munurinn á steypu-fylltum og kalsíumsúlfatplötum?
A: Steinsteyptar-fylltar stálplötur bjóða upp á mikla burðarvirki, höggþol og kostnaðar-hagkvæmni. Kalsíumsúlfatplötur veita yfirburða hljóðdeyfingu, þéttari áþreifanlega tilfinningu, meiri endanlegu hleðslugetu og eðlislæga ó-brennanlega kjarnaeiginleika fyrir aðstöðu með miklum-þéttleika.
Sp.: Hvernig höndlar kerfið jarðtengingu og rafstöðueiginleika?
A: Spjöld tengjast rafmagnshausum með leiðandi þéttingum eða beinni snertingu við málm. Stöðlar tengjast við koparjarðkerfi með því að nota vélrænar klemmur eða koparband og halda leið-til-jarðar viðnáms innan staðlaðra öryggisþröskulda.
Sp.: Hver er venjulegur afgreiðslutími fyrir magnverkefni pantanir?
A: Framleiðslutími er á bilinu 15 til 25 dagar, allt eftir pöntunarmagni og sérsniðnum klippum. Hægt er að skipuleggja hlutasendingar fyrir stóra-upptöku gagnavera til að passa við-áfanga byggingarsvæðisins.
Sp.: Er hægt að færa þungar netþjónarekki á rúllandi hjólum yfir þessa hæð?
A: Já. Kerfið þolir veltiálag sem tilgreint er í CISCA leiðbeiningum (prófað með 1.000 lb álag yfir 10.000 lotur). Mælt er með hlífðarhlífðarplötum eða brautarplötum við upphaflega þunga uppsetningu til að koma í veg fyrir rispur á yfirborði á HPL áferð.
